一、結構與特點

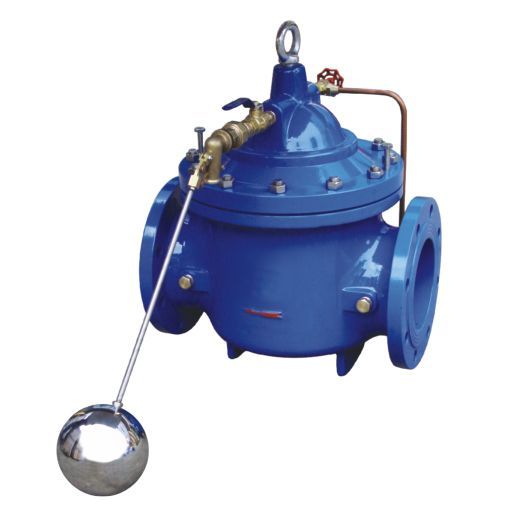

100X隔膜式遙控浮球閥是兼具多種功能的水力操作式閥門。要安裝于水池或高架水塔的進水口處，當水位達到設定的高度時，主閥由浮球?qū)чy控制關閉進水口停止供水；當水位下降后，主閥同浮球開關控制打開進水口向水池注水，實現自動補水。液位控制，不受水壓干擾；100X隔膜式遙控浮球閥可隨水地池的高度及使用空間任意位置安裝，維護、調試、檢查方便、密封可靠、使用壽命長。隔膜式閥門性能可靠。強度高、動作靈活適用于450MM□徑以下的管道。DN500MM□徑以上的建議使用活塞式。
水力控制閥就是水壓控制的閥門，水力控制閥由一個主閥及其附設的導管﹑導閥﹑針閥﹑球閥和壓力表等組成。根據使用目的﹑功能及場所的不同可演變成遙控浮球閥﹑減壓閥﹑緩閉止回閥﹑流量控制閥﹑泄壓閥﹑水力電動控制閥、水泵控制閥等。
100X遙控浮球閥前要安裝過濾器，并應便于排污的要求。水力控制閥是一種利用水自潤式閥體，無須另加機油潤滑，如遇主閥內零部件損壞時，請按下列指示進行拆卸。注：內閥內一般消耗損傷品為膜片、彈簧（主要為銹蝕）。
但在工程中應用水力控制閥時，還存在一定誤區，如閥的適用條件，閥的設計選用要求，安裝要點等。
二、技術參數
公稱壓(Mpa)
殼體試驗壓力(MPa)
密封試驗壓力(MPa)
調壓范圍(MPa)
緩閉時間(S)
低動作壓力(MPa)
適用介質
介質溫度(℃)
1.0
1.5
1.1
0.09-0.8
3-60
≥0.07
水
0-80
1.6
2.4
1.76
0.15-1.4
2.5
3.75
2.75
0.2-2.0
(可調)
三、零件材料
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 |
WCB |
|
閥座 閥盤 |
銅合金 |
|
密封圈 O型圈 |
丁腈橡膠 |
|
閥桿 |
2Cr13 |
|
彈簧 |
50CrVA |
|
針型閥 |
銅合金 |
|
球閥 |
銅合金 |
|
浮球閥 |
銅合金 |
|
微型過濾器 |
不銹鋼 |
